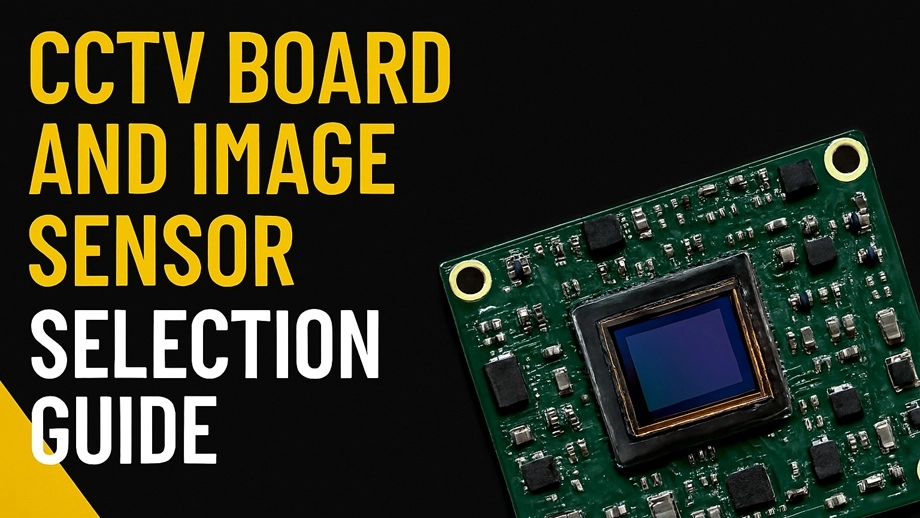

راهنمای جامع انتخاب برد و سنسور مناسب برای تولید دوربین مداربسته (AHD و IP)
مقدمه
در فرآیند تولید دوربین مداربسته، انتخاب برد (Main Board) و سنسور تصویر (Image Sensor) مهمترین تصمیم فنی است؛ زیرا این دو قطعه مستقیماً کیفیت نهایی تصویر، پایداری، عملکرد در نور کم، سازگاری با لنز و حتی طول عمر محصول را تعیین میکنند. این راهنما به تولیدکنندگان، مونتاژکاران و همکاران فنی کمک میکند تا با شناخت دقیقتر چیپستها، سنسورها و استانداردهای ارتباطی، بهترین ترکیب را برای پروژههای AHD و IP انتخاب کنند.
1) شناخت معماری کلی دوربینهای AHD و IP
دوربینهای AHD
-
انتقال تصویر آنالوگ با کیفیت HD
-
مناسب برای تولید دوربینهای اقتصادی
-
تأخیر بسیار کم
-
سازگاری با کابلکشی قدیمی (کواکسیال)
چیپستهای رایج:
-
Nextchip
-
Fullhan (در برخی مدلها)
-
NVP (Novatek)
دوربینهای IP
-
انتقال تصویر دیجیتال
-
کیفیت بالاتر (تا 8MP و بیشتر)
-
قابلیتهای هوشمند (AI، تشخیص چهره، IVS)
-
نیازمند پردازنده قوی (SoC)
چیپستهای رایج:
-
Hisilicon
-
Fullhan
-
Ingenic
-
Sigmastar
2) انتخاب سنسور تصویر (Image Sensor)
سنسور مهمترین عامل کیفیت تصویر است. سه برند اصلی در بازار وجود دارد:
1) Sony STARVIS
بهترین گزینه برای کیفیت بالا
-
عملکرد عالی در نور کم
-
نویز بسیار کم
-
پشتیبانی از WDR واقعی
-
مناسب پروژههای حرفهای
سریهای رایج:
-
IMX307
-
IMX323
-
IMX335
IMX415
2) OmniVision
گزینهای اقتصادی با کیفیت مناسب
-
مصرف انرژی پایین
-
سازگاری بالا با بردهای اقتصادی
-
مناسب دوربینهای میانرده
سریهای رایج:
-
OV2710
-
OV4689
-
OV9732 (برای دوربینهای کوچک)
3) GalaxyCore
مقرونبهصرفه و مناسب تولید انبوه
-
قیمت پایین
-
کیفیت قابلقبول
-
مناسب پروژههای اقتصادی
سریهای رایج:
-
GC2053
GC4653
3) انتخاب برد مناسب (AHD و IP)
بردهای AHD
در دوربینهای AHD، برد شامل چیپست پردازش تصویر (ISP) و پردازنده AHD Encoder است.
چیپستهای رایج:
| چیپست | کیفیت | مزایا | کاربرد |
|---|---|---|---|
| NVP2441 | 2MP | اقتصادی، پایدار | دوربینهای اقتصادی |
| Fullhan FH8536 | 2MP | کیفیت بهتر، نویز کمتر | پروژههای میانرده |
| Nextchip NVP2470 | 5MP | کیفیت بالا | دوربینهای حرفهای |
بردهای IP
در دوربینهای IP، برد شامل پردازنده SoC و ماژول شبکه است.
چیپستهای رایج:
| چیپست | رزولوشن | مزایا | کاربرد |
|---|---|---|---|
| Hisilicon 3516EV200 | 2–4MP | کیفیت عالی، پایداری بالا | پروژههای حرفهای |
| Fullhan FH8852 | 2MP | اقتصادی، کممصرف | تولید انبوه |
| Sigmastar SSC335 | 4MP | قیمت مناسب، کیفیت خوب | میانرده |
| Ingenic T31 | 4MP | مناسب دوربینهای AI | پروژههای هوشمند |
4) سازگاری سنسور و برد (نکته بسیار مهم)
هر سنسور با هر برد سازگار نیست. سازگاری به موارد زیر بستگی دارد:
✔ نوع خروجی سنسور
-
MIPI
-
DVP
-
LVDS
✔ رزولوشن پشتیبانیشده توسط برد
مثلاً:
-
برد Fullhan FH8536 فقط تا 2MP
-
برد Hisilicon 3516EV200 تا 4MP
✔ فرکانس و نرخ فریم
-
25fps / 30fps
-
50fps / 60fps (برای پروژههای خاص)
✔ اندازه فیزیکی سنسور
-
1/2.8"
-
1/3"
-
1/4"
5) انتخاب لنز مناسب برای سنسور و برد
لنز باید با اندازه سنسور و فاصله کانونی سازگار باشد.
نکات مهم:
-
لنز 2.8mm → زاویه باز
-
لنز 3.6mm → استاندارد
-
لنز 6mm → زاویه بسته
-
لنزهای با کیفیت پایین باعث کاهش Sharpness میشوند
-
لنز باید با IR-cut سازگار باشد
6) نکات مهم در انتخاب برد و سنسور برای تولیدکنندگان
1) هدف پروژه را مشخص کنید
-
اقتصادی
-
میانرده
-
حرفهای
پروژههای سفارشی
2) شرایط محیطی را در نظر بگیرید
-
نور کم
-
فضای باز
-
دمای بالا
-
رطوبت
3) سازگاری لنز، سنسور و برد را بررسی کنید
این سه باید یکدیگر را تکمیل کنند.
4) کیفیت IR و طراحی حرارتی را فراموش نکنید
-
تعداد LED
-
نوع LED
-
مدیریت حرارت کیس
5) تست QC قبل از تولید انبوه
-
-
تست نویز
-
تست فوکوس
-
تست IR-cut
-
تست پایداری 24 ساعته
7) بهترین ترکیبهای پیشنهادی برای تولیدکنندگان
اقتصادی (AHD)
-
سنسور: GC2053
-
برد: Fullhan FH8536
-
لنز: 3.6mm IR-cut
-
کاربرد: تولید انبوه، قیمت مناسب
میانرده (AHD یا IP)
-
سنسور: IMX323 یا OV4689
-
برد: NVP2470 یا Sigmastar
-
کیفیت: عالی در نور کم
حرفهای (IP)
-
سنسور: Sony IMX335 یا IMX415
-
برد: Hisilicon 3516EV200
-
کاربرد: پروژههای حساس، کیفیت بالا
جمعبندی
انتخاب برد و سنسور مناسب، مهمترین بخش در تولید دوربین مداربسته است. با شناخت دقیق چیپستها، سنسورها و سازگاری آنها، میتوان دوربینی تولید کرد که:
-
کیفیت تصویر بالا
-
پایداری طولانیمدت
-
نویز کم
-
عملکرد عالی در نور کم
-
و هزینه تولید بهینه
داشته باشد
