راهنمای جامع سیم‌بندی برد دوربین IP (جلوگیری از سوختن ماژول و کاهش مرجوعی)

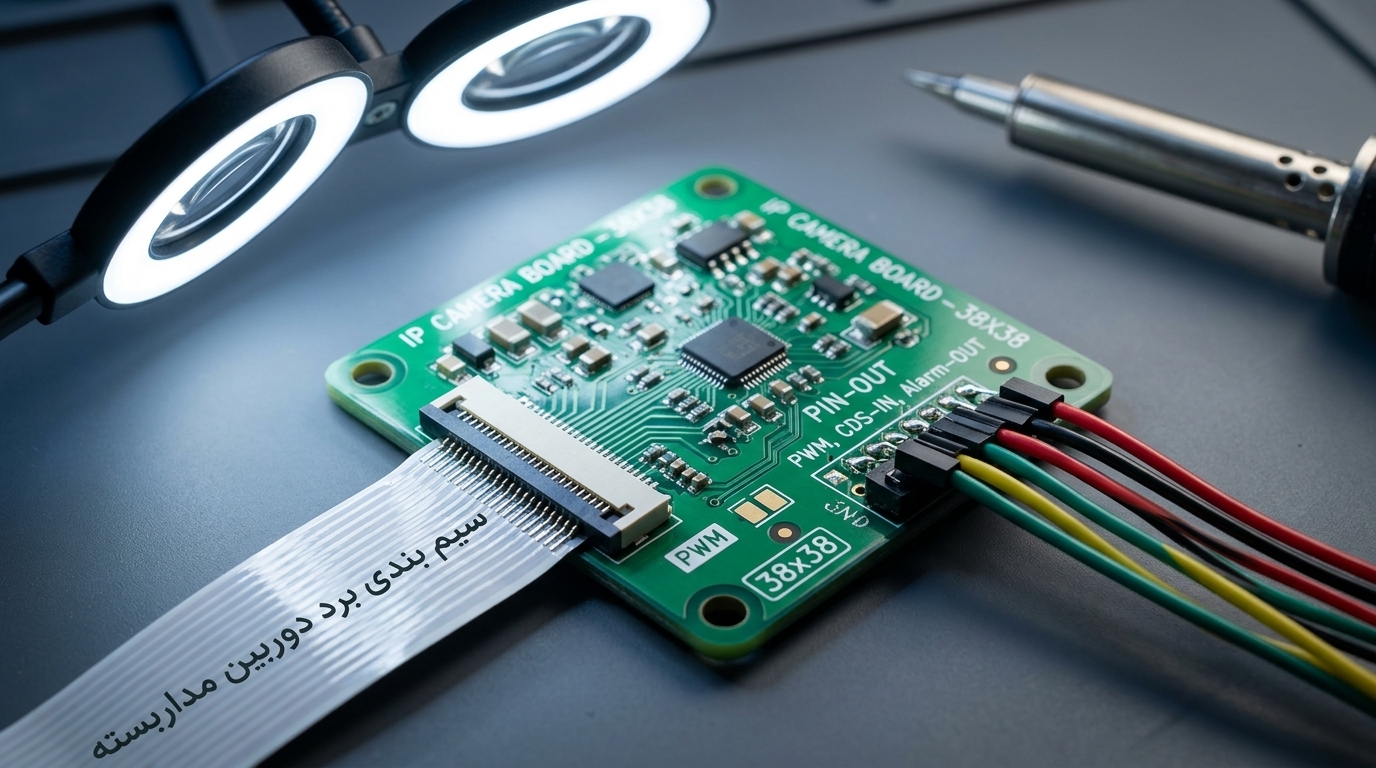

سیم بندی برد دوربین مداربسته را اگر نقشه‌اش جلوی دستت باشد، ده دقیقه‌ای کار داری؛ اگر نباشد، یک سیم جابه‌جا کافی است تا برد سالم بشود ضایعات و تیراژ آن هفته‌ات برود روی کارت مرجوعی. سیزده سال تهران مونتاژ کردم و حالا این‌طرف آب، کنار خط مونتاژکارهای ایرانی در گوانگژو می‌ایستم؛ قول می‌دهم بیشترین علت مرجوعی که از ایران برگردانده می‌شود، همین سیم‌بندی اشتباه است، نه خرابی چیپست. تو این یادداشت پین‌به‌پین ماژول IP سایز ۳۸×۳۸ را باز می‌کنیم؛ از فلت سنسور و سوکت RJ45 تا پایه‌های PWM برای LED و خروجی ۱۲ ولت موقع POE. این صفحه را پرینت بگیر و بچسبان کنار میز مونتاژ.

پین‌های اصلی برد ۳۸×۳۸؛ پنج نقطه اتصال که باید حفظ باشی

جواب کوتاه: روی تقریباً همه ماژول‌های IP این سایز، پنج نقطه اتصال اصلی داری و اگر جای هر پنج‌تا را بدانی، نود درصد کار مونتاژ تمام است. فلت سنسور، سوکت RJ45، پایه PWM برای LED، ورودی CDS-IN و خروجی Alarm-OUT. بقیه پایه‌ها یا رزرو کارخانه‌اند یا در کار روزمره مونتاژ به کارت نمی‌آیند.

نقشه سیم بندی برد دوربین IP بین برندهای مختلف کمی جابه‌جا می‌شود، ولی منطق کلی ثابت است. روی بردهایی مثل برد IP پنج‌مگاپیکسل 5053 یا برد H5 AI چیدمان تقریباً یکی است و دست اپراتور بعد از چند دستگاه خودش سر جای درست می‌رود. جدول زیر را حفظ کن:

وقتی کارخانه‌ها ساز خودشان را می‌زنند؛ با تفاوت پین‌ها چه کنیم؟

یکی از بزرگترین دردسرهای مونتاژ این است که استاندارد ثابتی بین کارخانه‌های چینی وجود ندارد. روی برد یک کارخانه پین ۱۲ ولت سمت راست است، روی برد رقیبش سمت چپ. اگر اپراتور به عادتِ دیروز، بردِ امروز را سیم‌بندی کند، فاجعه رخ می‌دهد. راه‌حل چیست؟

اول: مولتی‌متر بهترین دوست شماست. همیشه پایه GND (منفی) را با تست بوق (Continuity) پیدا کنید؛ معمولاً GND به سوراخ‌های پیچ برد یا بدنه فلزی سوکت‌ها راه می‌دهد. وقتی منفی پیدا شد، پیدا کردن بقیه پایه‌ها راحت‌تر است.

دوم: قانون «نمونه طلایی». وقتی بار جدید از یک برند یا کارخانه جدید به دستتان می‌رسد، هرگز کل خط را استارت نزنید. یک برد را به عنوان نمونه مرجع (Golden Sample) با دقت کامل و چک کردن دیتاشیت مونتاژ کنید، تمام ورودی و خروجی‌ها (از جمله تصویر شب و روز) را تست کنید و بعد همان یک دستگاه را به عنوان الگو جلوی دست اپراتورها بگذارید.

سوم (و از همه مهم‌تر): نیازی نیست حدس بزنید! ما در سایت دوربین‌کار (doorbinkar.com) دیتاشیت و نقشه سیم‌بندی دقیقِ اکثر بردهایی را که وارد می‌کنیم، مستقیم روی صفحه محصول قرار داده‌ایم. قبل از استارت تیراژ، کافی است به صفحه برد مورد نظر سر بزنید تا پین‌اوت اختصاصی همان پارت نامبر زیر پایتان باشد و خط مونتاژ لنگِ پیدا کردن پایه‌ها نماند.

اتصال LED به برد؛ تک‌نوره و دونوره

خلاصه این بخش: LED را همیشه از طریق پایه PWM وصل کن، نه مستقیم به خروجی تغذیه؛ پایه PWM همان ترمز دستی نور است و بدون آن یا LED می‌سوزد یا عمرش به کسری از حالت عادی می‌رسد. این همان جایی است که تازه‌کارهای خط مونتاژ بیشترین اشتباه را می‌کنند.

روی مدل تک‌نوره، فقط یک جفت سیم از برد LED به PWM-IR می‌زنی. ساده است. ولی روی مدل دونوره یا دوال‌لایت، دو جفت سیم داری: یکی برای مادون‌قرمز و یکی برای وارم‌لایت. این دو جفت شبیه هم‌اند و اگر رنگ سیم‌ها را کارخانه سازنده برد LED عوض کرده باشد، اپراتور دقیقاً سر جابه‌جایی گیر می‌کند. نتیجه؟ دوربین شب‌ها به جای IR، وارم‌لایت روشن می‌کند و مشتری تو فکر می‌کند دوربین خراب است. قبل از تیراژ، یک دستگاه نمونه ببند و هر دو حالت را تست کن؛ بعد چک‌لیست را به خط بده.

نکته دیگر درباره اتصال LED به برد این است که جریان LED دونوره بیشتر است و اگر سیم تیل نازک استفاده کرده باشی، افت ولتاژ روی مسیر می‌افتد و نور شب ضعیف می‌شود. کابل تیل استاندارد بگیر؛ همان چند هزار تومان صرفه‌جویی، آخرش برمی‌گردد به عنوان مرجوعی به خودت.

فلت سنسور؛ حساس‌ترین اتصال روی برد

فلت سنسور را فقط و فقط با برد خاموش وصل و جدا کن. همین یک جمله، نیمی از مرجوعی‌های تصویر را حذف می‌کند. فلت لنز وقتی برد روشن است جدا شود، پالس برگشتی به رابط سنسور آسیب می‌زند و دوربین یا تصویر نمی‌دهد یا افت فریم و نویز می‌گیرد؛ آسیبی که روی تست سریع دیده نمی‌شود و بعداً وسط انبار مشتری تو در می‌آید.

دو اشتباه رایج دیگر هم هست: یکی جهت فلت است؛ صفحه تماسی فلت بسته به طراحی برد باید رو به بالا یا پایین بنشیند و اگر برعکس قفل کنی، سنسور شناسایی نمی‌شود. دومی قفل سوکت است؛ زبانه قفل را تا انتها فشار بده، نه نصفه. فلت نیمه‌قفل با لرزش حمل‌ونقل جدا می‌شود و تو فکر می‌کنی برد مشکل دارد. من خودم در گوانگژو دیده‌ام که چند صد دستگاه به خاطر همین زبانه نیمه‌قفل به خط برگشت خورد؛ یک دقیقه بازرسی، چند روز دردسر کمتر.

سوکت RJ45 و خروجی ۱۲ ولت هنگام POE

روی مدل‌های POE، تغذیه و دیتا از یک سوکت RJ45 استاندارد می‌آید و برد داخل خودش ولتاژ را برای بخش‌های مختلف تقسیم می‌کند؛ از جمله خروجی ۱۲ ولتی که برای راه‌اندازی LEDها در نظر گرفته شده. یعنی وقتی POE وصل است، آن پایه ۱۲ ولت واقعاً برق دارد و اگر سیم LED را به جای PWM به آن بزنی، LED با ولتاژ ثابت و بدون کنترل روشن می‌شود. دو سه روز کار می‌کند، بعد یا LED می‌سوزد یا بخش تغذیه برد. این همان خطای کلاسیکی است که تو ظاهراً برد را «سالم» تحویل گرفته‌ای ولی مرجوعی‌اش به نام تو ثبت می‌شود.

سوکت RJ45 را هم سرپیچ نکن با سوکت‌های بی‌کیفیت. پین‌های نازک سوکت ارزان بعد از چند بار اتصال، تماسشان ضعیف می‌شود و دوربین روی شبکه قطع و وصل می‌شود؛ معیوبی که از دور تشخیصش سخت است و سرویسکارهای مشتری تو را کلافه می‌کند. روی بردهایی مثل برد IP روئیژن H4P-V2 سوکت استاندارد سوار است و این دردسر را نداری.

CDS-IN و Alarm-OUT؛ دو پایه کوچک با دردسر بزرگ

این دو پایه کوچک‌اند ولی سهمشان از خرابی‌های ظاهری کم نیست. CDS-IN ورودی فتوسل است؛ اگر سیمش جدا باشد یا لحیم سردی داشته باشد، دوربین تشخیص روز و شبش به هم می‌ریزد و آی‌آرکات درست سوئیچ نمی‌کند. قبل از اینکه فکر کنی آی‌آرکات یا سنسور خراب است، دو دقیقه سیم CDS را چک کن.

Alarm-OUT برای فرمان به رله یا دستگاه بیرونی است. این خروجی برای بار کوچک طراحی شده؛ مستقیم بهش رله پرمصرف یا موتور وصل نکن، چون ترانزیستور خروجی را می‌برد. اگر پروژه‌ای بار سنگین می‌خواهد، درایور میانی بگذار و هزینه‌اش را روی فاکتور حساب کن، نه روی سودت.

خطاهای سیم‌بندی که برد را می‌سوزانند؛ شکارگاه مرجوعی‌ها

لیست کوتاه بدهم که تجربه خط مونتاژ و کارت‌های مرجوعی ثابتش کرده: اتصال LED مستقیم به خروجی ۱۲ ولت، جابه‌جا کردن فلت سنسور با برد روشن، جفت کردن اشتباه سیم‌های IR و وارم‌لایت، و وصل کردن بار سنگین به Alarm-OUT. این چهار مورد، بخش بزرگی از مرجوعی‌هایی است که از ایران به چین برمی‌گردد و همه‌شان با یک چک‌لیست ده‌خطی کنار میز مونتاژ قابل حذف است.

از منظر اقتصادی هم قضیه روشن است. حاشیه سود مونتاژکار نازک است و هر برد سوخته، یعنی سود چند دستگاه دیگر دود شد. خواب سرمایه روی بردهای معیوب، بعدش به چانه‌زنی با تأمین‌کننده و اصطکاک با خریدار عمده محصول تو تبدیل می‌شود. یک اپراتور آموزش‌دیده با چک‌لیست، از یک انبار برد ارزان مفیدتر است.

کدام برد برای خط مونتاژ تو

اگر پنج‌مگاپیکسل اقتصادی می‌خواهی و خطت تازه راه افتاده، 5053 را شروع کن؛ چیدمان پین‌هایش تمیز است. برای پروژه‌هایی که مشتری تو روی برند حساس است، H4P-V2 روئیژن با سوکت استاندارد و کیفیت ساخت ثابت‌تر جواب می‌دهد. و اگر دوال‌لایت با وارم‌لایت می‌بندی، H5 AI را بردار و فریم‌ور دوال‌لایتش را از قبل تست کن تا پایه PWM-WL بدون غافلگیری کار کند. یادت باشد، برای همه این مدل‌ها، دیتاشیت و نقشه سیم‌بندی اختصاصی را می‌توانید مستقیماً در صفحه هر محصول در سایت دوربین‌کار ببینید و دانلود کنید.

سیم بندی برد دوربین مداربسته را جدی بگیر، چون هیچ چیپستی به اندازه یک سیم اشتباه به تیراژ تو ضرر نمی‌زند. پیشنهاد من: قبل از سفارش تیراژ بعدی، سه دستگاه نمونه از 5053 بگیر، نقشه پین‌به‌پین همین مقاله را روی آنها پیاده کن و چک‌لیست خط مونتاژت را با همان تست بنویس؛ بعد سراغ تیراژ برو. هر سؤالی درباره پین‌آوت هر کدام از این بردها داشتی، مستقیم بپرس؛ جواب را از خود خط تولید می‌دهم، نه از کاتالوگ.
