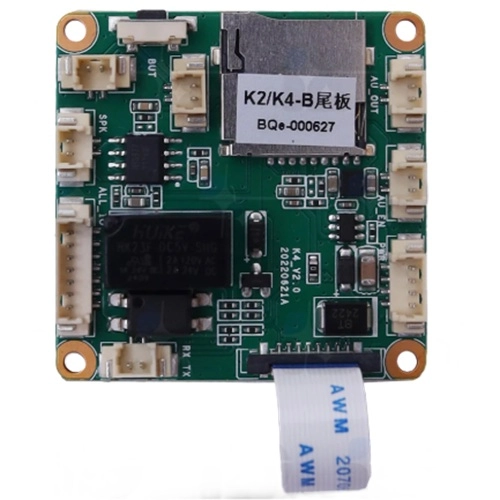

مشخصات برد جانبی TF K2K4B برای دوربین IP
مشخصات فنی
- مدل برد: TF K2K4B
- نوع تکنولوژی: IP – برد جانبی برای دوربین‌های تحت شبکه
- کاربرد اصلی: کنترل ورودی/خروجی‌ها، صدا، تغذیه و ارتباط سریال
- پورت‌های موجود:
- OUT1: خروجی قابل تنظیم (Normal Open / Normal Close)
- IOIN: ورودی IO برای اتصال به سنسورها یا دستگاه‌های خارجی
- RS-485: ارتباط سریال با دستگاه‌های نظارتی دیگر
- ورودی و خروجی 12V DC: برای تأمین برق دوربین و تجهیزات جانبی
- پورت Reset: برای بازیابی تنظیمات دستگاه
- ورودی صدا (D5 – 2 پین): اتصال میکروفون خارجی
- خروجی صدا (D6 – 2 پین): اتصال بلندگو برای پخش صدا
- سازگاری: با اکثر بردهای IP مثل A42P، H53، H62، MCL18D
- ابعاد برد: معمولاً 38×38mm یا کوچکتر
- ولتاژ کاری: 12V DC – تغذیه از برد اصلی یا منبع جداگانه
مزایای برد TF K2K4B
- افزایش قابلیت‌های کنترلی دوربین
- امکان اتصال به آژیر، سنسور حرکتی، درب بازکن و سایر تجهیزات
- پشتیبانی از صدا دوطرفه (ورودی و خروجی)
- مناسب برای پروژه‌های حرفه‌ای با نیاز به ورودی/خروجی‌های متنوع
- نصب آسان و سازگاری بالا با بردهای IP رایج
نکات مونتاژ و استفاده
- برای فعال‌سازی RS-485، از تنظیمات برد اصلی استفاده کن
- اتصال میکروفون و بلندگو باید با رعایت قطب‌بندی انجام بشه
- برای کنترل آژیر یا رله، از خروجی OUT1 استفاده کن
- در صورت استفاده از کیس فلزی، برد K2K4B رو با پایه پلاستیکی ایزوله کن
- اتصال به برد اصلی از طریق کابل فلت یا سوکت‌های استاندارد انجام می‌شه
