برد ماژول مودم سیمکارت 4G-BF21

توضیحات محصول

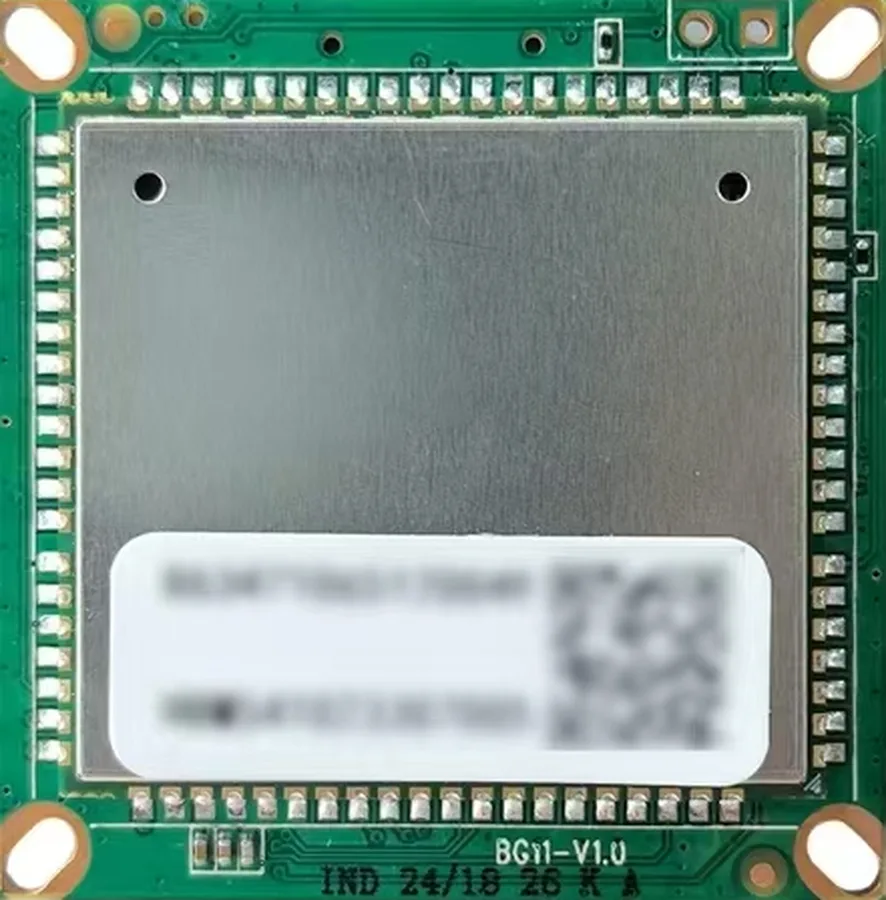

برد BF21 یک مینی‌مودم 4G صنعتی در کلاس LTE Cat4 است که برای تبدیل ارتباط سیمی شبکه به اینترنت بی‌سیم 4G طراحی شده است؛ یعنی هر دستگاهی که پورت شبکه استاندارد دارد — از دوربین مداربسته تحت شبکه و دستگاه NVR گرفته تا تجهیزات صنعتی — با اتصال به این برد می‌تواند در محل‌هایی که کابل‌کشی شبکه یا خط ثابت وجود ندارد، به اینترنت متصل شود. قلب این ماژول چیپست ASR1803 است و ابعاد جمع‌وجور ۳۸×۳۸ میلی‌متری‌اش (با سوراخ‌های نصب ۳۴×۳۴) آن را برای قرارگیری داخل کیس دوربین و دستگاه‌های کوچک ایده‌آل می‌کند.

در بخش شبکه موبایل، BF21 از باندهای FDD-LTE شامل B1/B3/B5/B8 و TDD-LTE شامل B38/B39/B40/B41 به‌علاوه WCDMA پشتیبانی می‌کند؛ باندهای B1، B3، B40 و B41 همان باندهای اصلی 4G اپراتورهای ایران هستند. سرعت دانلود در حالت FDD تا ۱۵۰ مگابیت و آپلود تا ۵۰ مگابیت بر ثانیه می‌رسد که برای انتقال زنده تصویر دوربین‌های مداربسته بیش از حد کافی است. نکته مهم: این ماژول در سه نسخه باندی مختلف تولید می‌شود؛ اگر پروژه شما به باند خاصی نیاز دارد، قبل از خرید نسخه موجود را با ما هماهنگ کنید.

وای‌فای داخلی برد روی باند ۲.۴ گیگاهرتز با سرعت ۳۰۰ مگابیت (استانداردهای b/g/n/ax) کار می‌کند و تا ۳۲ کاربر هم‌زمان را پشتیبانی می‌کند (توصیه سازنده ۶ تا ۱۰ کاربر). یک پورت LAN با سرعت ۱۰/۱۰۰ مگابیت و قابلیت تطبیق خودکار WAN/LAN، یک پورت USB 2.0 برای دیباگ، آپگرید و انتقال داده و یک رابط سریال TTL (۳.۳ ولت، سازگار با ۱.۸ ولت — رزرو) هم روی برد تعبیه شده است. کانکتورها از نوع فیش ۱.۲۵ میلی‌متری هستند: برق ۲ پین و شبکه و USB هرکدام ۴ پین.

از نظر سخت‌افزاری، BF21 اسلات سیم‌کارت نانو (Nano SIM)، دو کانکتور آنتن 4G (اصلی و داورسیتی) و یک کانکتور آنتن وای‌فای از نوع IPEX نسل اول دارد. تغذیه ورودی از ۷ تا ۱۲ ولت DC است (آداپتور توصیه‌شده ۱۲V/1A) و مصرف در حالت عادی کمتر از ۲ وات است. دکمه ریست با ۱۰ ثانیه نگه‌داشتن، دستگاه را به تنظیمات کارخانه برمی‌گرداند. وزن برد حدود ۱۵ گرم و دمای کاری آن از منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد است که آن را برای محیط‌های صنعتی مناسب می‌کند.

مدیریت و تنظیمات از طریق پنل وب به آدرس 192.168.100.1 (نام کاربری و رمز پیش‌فرض admin) انجام می‌شود: تنظیم خودکار یا دستی APN، قفل باند فرکانسی، پشتیبانی از IPv4/IPv6، تنظیمات DHCP، پورت فورواردینگ، فیلتر MAC وای‌فای و آمار مصرف ترافیک. چند نکته صادقانه قبل از خرید: آنتن‌ها و کابل‌های اتصال جزو اکسسوری‌های اختیاری هستند و باید جداگانه تهیه شوند؛ قابلیت‌هایی مثل تغییر IMEI و تنظیمات TTL در دیتاشیت به‌صورت «رزرو» اعلام شده‌اند؛ و سیم‌کارت باید بسته اینترنت فعال داشته باشد (در صورت استفاده از شبکه خصوصی، APN باید دستی تنظیم شود). دیتاشیت فارسی این محصول از همین صفحه قابل دانلود است.
