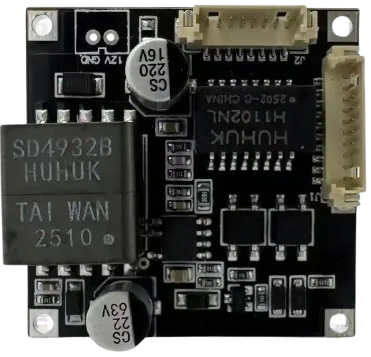

برد POE دوربین مداربسته 1.5 آمپر

توضیحات محصول

اگر تا حالا برای تغذیه دوربین IP مجبور شده‌اید کنار کابل شبکه یک خط برق جدا هم بکشید، این برد دقیقاً برای حذف همین دردسر ساخته شده است. برد POE یک‌ونیم‌آمپری، برق ۴۸ ولتی را که سوئیچ یا اینجکتور PoE روی کابل شبکه می‌فرستد می‌گیرد و آن را به ۱۲ ولت DC با جریان حداکثر ۱/۵ آمپر تبدیل می‌کند؛ یعنی با همان یک کابل شبکه، هم دیتای دوربین جابه‌جا می‌شود و هم برقش.

این برد بر اساس استاندارد IEEE 802.3af کار می‌کند و توان خروجی‌اش حدود ۱۵ وات است؛ عددی که برای بردهای IP با رزولوشن بالا و حتی کیس‌های وارملایت با LEDهای پرتعداد کفایت می‌کند. پورت شبکه آن از نوع ۱۰/۱۰۰ مگابیت است و با سوئیچ‌ها و NVRهای استاندارد PoE بدون تنظیم خاصی روشن می‌شود.

مهم‌ترین نکته عملی همان یک‌ونیم آمپر است. خیلی از بردهای معمولی PoE بازار فقط یک آمپر خروجی می‌دهند و وقتی LEDهای مادون‌قرمز یا وارملایت روشن می‌شوند، جریان کم می‌آید و دوربین ریست می‌کند یا تصویر قطع‌ووصل می‌شود. اگر دوربینی دقیقاً لحظه روشن شدن نورهای شب ریست می‌کند، اولین مشکوک تغذیه است و این برد برای همین سناریو انتخاب درستی است.

موقع مونتاژ، قبل از وصل کردن خروجی به برد اصلی دوربین، ولتاژ و پلاریته سوکت خروجی را با مولتی‌متر چک کنید؛ اتصال معکوس حتی برای یک لحظه می‌تواند برد اصلی را بسوزاند. از کابل شبکه سالم و باکیفیت (ترجیحاً CAT5e یا CAT6) استفاده کنید و یادتان باشد PoE فقط برای دوربین‌های تحت شبکه معنا دارد، نه سیستم‌های AHD.

در تعمیرات هم این برد کاربرد زیاد دارد: بردهای PoE بیشتر از هر قسمت دیگری قربانی نوسان برق و ضربه‌های القایی روی کابل شبکه‌های طولانی فضای باز می‌شوند. تعویض این برد کوچک معمولاً یک دوربین «مرده» را با کمترین هزینه به مدار برمی‌گرداند، بدون اینکه نیازی به تعویض برد اصلی باشد.
