برد رم و رله دوربین مداربسته TF K2/K4B

توضیحات محصول

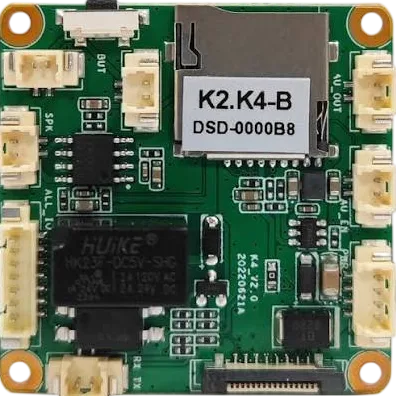

برد رم و رله TF K2/K4B یک قطعه جانبی برای دوربین‌های مداربسته سری K2 و K4B است: بردی کوچک که دو قابلیت مهم را به دوربین اضافه یا برمی‌گرداند؛ اسلات کارت حافظه TF (میکرواس‌دی) برای ضبط مستقل تصویر روی خود دوربین، و خروجی رله برای فرمان دادن به تجهیزات بیرونی مثل آژیر، چراغ هشدار یا مدارهای کنترلی دیگر.

کاربرد اصلی‌اش دو حالت دارد: وقتی دوربینی از کارخانه اسلات کارت یا خروجی رله ندارد و می‌خواهید این امکانات را به آن اضافه کنید، و حالت رایج‌تر یعنی تعمیر؛ وقتی قسمت کارت حافظه یا رله برد اصلی دوربین سوخته و تعویض کل برد اصلی مقرون‌به‌صرفه نیست. با این برد جانبی، دوربین دوباره قابلیت ضبط روی کارت و خروجی هشدار را پیدا می‌کند.

نکته مهم مونتاژ این است که این برد برای سری خاصی (K2 و K4B) طراحی شده و کانکتور و ترتیب پایه‌ها باید دقیقاً با برد اصلی دوربین شما یکی باشد. قبل از نصب، شماره مدل برد اصلی دوربین را چک کنید و از تطابق کانکتور مطمئن شوید؛ اتصال اشتباه یا جابه‌جایی پایه‌ها می‌تواند به برد اصلی آسیب بزند، مخصوصاً اگر تجربه کار با کانکتورهای ریز را ندارید.

درباره رله هم احتیاط لازم است: از خروجی رله این نوع بردها برای قطع‌ووصل مستقیم بارهای برق شهر (مثل پروژکتور ۲۲۰ ولتی) استفاده نکنید، مگر اینکه از ظرفیت کنتاکت رله مطمئن باشید. روش اصولی این است که رله برد فقط یک رله یا کنتاکتور میانی را تحریک کند و بار اصلی روی مدار جداگانه سوئیچ شود؛ هم عمر رله بیشتر می‌شود و هم ریسک برق‌گرفتگی و آتش‌سوزی کمتر.

برای تعمیرکار این برد یکی از آن قطعات کوچک و ارزانی است که داشتنش در قفسه قطعات یدکی، خیلی از برگشت‌های مشتری را به یک تعمیر نیم‌ساعته تبدیل می‌کند؛ کارت حافظه که شناخته نمی‌شود یا خروجی آلارم که کار نمی‌کند، هر دو با همین یک برد حل می‌شوند.
