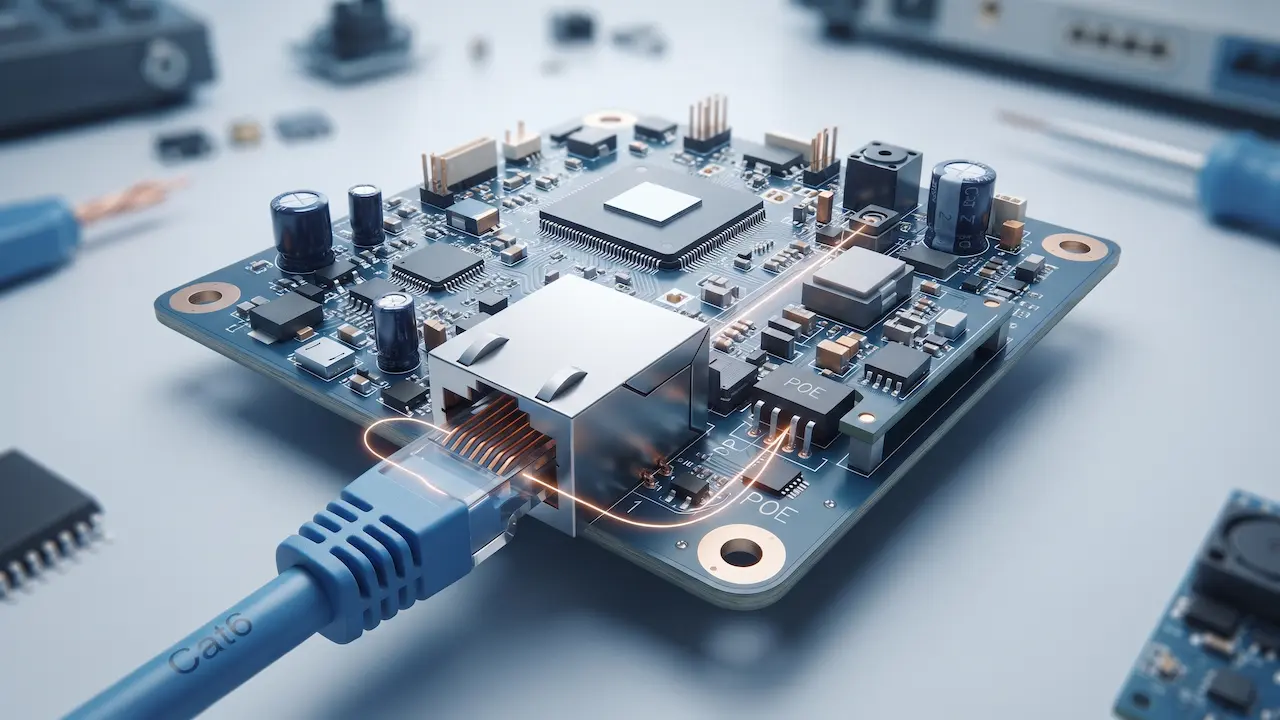

POE دوربین مداربسته؛ کجای کار مونتاژ میلنگد که به مرجوعی میخورد؟
POE دوربین مداربسته جایی است که بیشتر مونتاژکارها در آن ضرر میدهند؛ نه بهخاطر پیچیدگی فنیاش، بلکه چون تفاوت مد ۱۲۳۶ با ۴۵۷۸ را نمیدانند. هر هفته دستکم یکی از همکاران با من تماس میگیرد و گلایه میکند که دوربینهایش پشت سوئیچ خریدار روشن نمیشوند و نمیداند تقصیر کیست. این دو عدد ساده، دقیقاً همان مرز بین یک «تولید بیدردسر با تیراژ بالا» و «کارتنهای برگشتی انبار» یا «بدقولی به خریدار عمده» است.
POE روی برد دوربین یعنی چه و در خط تولید چه میکند؟
خلاصهاش این است: در POE استاندارد 802.3af ولتاژ ۴۸ ولت DC از سوئیچ یا اینجکتور روی همان کابل شبکه به دوربین میرسد و روی خود برد به ولتاژ ۱۲ ولت (یعنی ولتاژ کاری سنسور و پردازنده) تبدیل میشود. پس بردی که ادعای POE دارد، حتماً باید یک مبدل DC-DC واقعی و مدار حفاظتی داشته باشد، نه اینکه صرفاً چند پین به یک سوکت شبکه لحیم شده باشد.
برای شما که خط مونتاژ دارید، فایدهاش روشن است: آداپتور ۱۲ ولت و جک برق از لیست قطعات (BOM) حذف میشوند، یک مرحله تست خط کاهش مییابد و دوربین با یک کابل شبکه هم دیتا میگیرد و هم برق. اما یک خط قرمز تکنیکال وجود دارد که نباید فراموشش کنید: آن ۴۸ ولت هیچوقت نباید مستقیم به مدار اصلی برسد.
مبدل یا روی برد اصلی سوار است، یا روی یک برد POE مجزا کنار برد اصلی مینشیند. بردی که این مبدل را نداشته باشد و به اسم POE به دست شما برسد، اولین باری که پشت سوئیچ استاندارد قرار گیرد، آسیب میبیند. از آن طرف، کیفیت همین مبدل است که دوربین را زیر بار کامل نگه میدارد. مبدلهای بیکیفیت به محض روشن شدن الایدیهای مادونقرمز (IR) یا هیتر کیس، دچار افت ولتاژ میشوند؛ نتیجهاش افت فریم و ریاستارتهای شبانهای است که هیچکس دوست ندارد صدای اعتراض مشتری را دربارهاش بشنود.
مد ۱۲۳۶ و ۴۵۷۸؛ تفاوت سر کدام سیمهاست؟
پاسخ کوتاه و فنی: در مد ۱۲۳۶ تغذیه روی زوجهای حامل دیتا سوار میشود و در مد ۴۵۷۸ روی زوجهای آزاد کابل قرار میگیرد. کابل شبکه ۴ زوج سیم دارد و در شبکه ۱۰۰ مگابیتی (که دنیای دوربینهای IP هنوز روی همین بستر میچرخد)، فقط پینهای ۱، ۲، ۳ و ۶ دیتا را منتقل میکنند و پینهای ۴، ۵، ۷ و ۸ در حالت عادی بیکار میمانند.
- مد ۱۲۳۶ (Mode A): تغذیه روی پینهای ۱، ۲، ۳ و ۶ سوار میشود؛ یعنی برق و دیتا از یک مسیر مشترک رد میشوند و جداسازیشان بر عهده مدار داخلی برد است.
- مد ۴۵۷۸ (Mode B): تغذیه روی پینهای ۴، ۵، ۷ و ۸ میآید؛ همان زوجهای آزادی که در شبکه صدمگابیتی استفاده نمیشوند (یک زوج مثبت و زوج دیگر منفی).
از نظر مهندسی، هیچکدام بر دیگری برتری مطلق ندارند؛ مسیر تزریق متفاوت است و تاثیری روی کیفیت تصویر یا پایداری ندارد. دردسر اصلی از جایی شروع میشود که سوئیچ یا اینجکتور خریدار عمده شما فقط یکی از این دو مد را تزریق کند و بردی که مونتاژ کردهاید، فقط مد دیگر را بشناسد. دوربین سالم است، سوئیچ هم سالم است، اما روی هم روشن نمیشوند و انگشت اتهام اول به سمت برند شما میچرخد.
یک نکته تجربی و زمینی: در مد ۱۲۳۶ که برق و دیتا از یک زوج عبور میکنند، کیفیت خود کابل حیاتیتر میشود. کابلهای تقلبی با روکش آلومینیوم نازک، مقاومت بالایی دارند، هم دیتا را دچار نویز میکنند و هم افت ولتاژ شدیدی میسازند. به همین دلیل روی سفارشهای POE همیشه پیشنهاد ما این است که کابل آی پی IP مخصوص POE در کنار قطعات پیشنهاد شود؛ چرا که مس خالص و تعداد رشته استانداردش در مسیرهای طولانی تفاوت خود را نشان میدهد.
Active و Passive POE؛ خطری که مرجوعی میسازد
تفاوت اصلی این دو فناوری در یک کلمه خلاصه میشود: مذاکره.
- سوئیچ Active طبق استاندارد 802.3af پیش از ارسال ولتاژ، با دوربین ارتباط برقرار میکند، مشخصات آن را میسنجد و بعد ولتاژ ۴۸ ولت را تزریق میکند.
- اینجکتورهای Passive همان ۴۸ ولت را بهصورت دائم، بیسؤال و چشمبسته روی کابل رها میکنند.
حالا واقعیت بازار ایران را ببینید: بخش بزرگی از اینجکتورهای ارزانقیمتی که در بازار دستبهدست میشوند، از نوع Passive هستند و غالباً فقط مد ۴۵۷۸ را پشتیبانی میکنند. اگر برد شما فقط مد ۱۲۳۶ را بخواند، پشت چنین اینجکتوری عملاً یک قطعه بیخاصیت دارید نه دوربین! بدتر از همه زمانی است که بردی بدون حفاظت پلاریته، با یک Passive ناهماهنگ مواجه شود؛ در این حالت دستگاه میسوزد و هزینهی خسارت مستقیماً پای گارانتی شما نوشته میشود.
مقایسه سه راهکار تغذیه POE روی خط مونتاژ
اگر بخواهیم تجربهی سالها تولید را خلاصه کنیم، سه سناریو پیش روی مونتاژکار قرار دارد که مقایسهی آنها را در جدول زیر میبینید:
| راهکار تغذیه | درصد خرابی و مرجوعی در بازار | قیمت تمامشده برای تولیدکننده | میزان سازگاری با سوئیچ و اینجکتور بازار |
|---|---|---|---|
| برد ساده + برد POE جدا تکمد | بالا؛ بیشترین سهم مرجوعی در فروش عمده | به ظاهر اقتصادی، اما گران با احتساب هزینههای گارانتی | محدود و ریسکی (فقط با سوئیچهای خاص هماهنگ است) |
| برد ساده + برد POE جدا دوطرفه | متوسط؛ وابستگی مستقیم به کیفیت لحیمکاری و سیمبندی داخل کیس | میانرده؛ مستلزم قطعه و یک مرحله مونتاژ اضافه | قابل قبول، به شرط تمیزی سیمبندی داخل محفظه دوربین |
| برد با POE آنبرد (ردهبالا) و تشخیص خودکار مد | بسیار پایین؛ نزدیک به صفر در گزارش بازخورد مشتریان | کمی بالاتر در خرید قطعه، اما کاملاً بهصرفه در خروجی خط | کامل؛ سازگار با هر دو مد و تمامی سوئیچهای استاندارد و غیراستاندارد |
ستون دوم جدول را جدی بگیرید. مرجوعی در بازار عمده فقط ضرر مالی یک دستگاه نیست؛ بلکه به اعتبار نام تجاری شما لطمه میزند و جبران آن ماهها زمان میبرد.
تشخیص خودکار مد؛ راهحلی برای آرامش خط تولید
بردی که سیستم POE آن روی خود برد اصلی تعبیه شده و قابلیت تشخیص خودکار هر دو مد ۱۲۳۶ و ۴۵۷۸ را دارد، بزرگترین عامل مرجوعی یعنی «ناهماهنگی با تجهیزات شبکه مشتری» را از ریشه حل میکند. شما دیگر نیازی نیست نگران باشید که دوربین در انتهای پروژه روی چه نوع سوئیچی نصب میشود؛ مدار برد خود را با شرایط تطبیق میدهد.
نمونه عملی این تکنولوژی را میتوانید در قطعاتی مثل برد H6P شش مگاپیکسل با POE روی برد بررسی کنید. در خط مونتاژ این یعنی یک سود بزرگ: نیاز به برد POE جداگانه ندارید، کانکتورهای اضافی و سیمهای دستوپاگیر حذف میشوند و از فضای داخلی کیس و نشتی نور ناشی از شلوغی سیمها جلوگیری میشود. فلت لنز متصل میشود، پورت شبکه سر جای خود قرار میگیرد و تست نهایی با هر سوئیچی بهسادگی انجام میشود.
برای مدیریت خط تولید، این یک مزیت بزرگ است: وقتی روی بدنهی کارتن یا مشخصات کالا درج میکنید «POE سازگار با هر دو مد»، تماسهای واحد پشتیبانی کاهش مییابد و این پایداری، اعتبار برند شما را در بازار عمده بالا میبرد.
برد POE جدا یا آنبرد؟ حسابکتاب قیمت تمامشده
پاسخ کوتاه: در تیراژهای متوسط و بالا، استفاده از POE روی برد اصلی در مجموع مقرونبهصرفهتر است، حتی اگر قیمت خرید اولیه آن کمی بالاتر به نظر برسد. چرا؟ چون باید هزینههای پنهان را محاسبه کنید، نه فقط رقم روی فاکتور قطعه.
برد POE جدا یعنی:
- یک قلم انبارداری اضافه
- یک مرحله لحیمکاری و مونتاژ بیشتر در خط
- مصرف کانکتور و چند سانتیمتر سیم اتصال
- افزایش نقاط مستعد قطعی یا اتصالی در داخل کیس
همهی این موارد در تیراژهای بالا وقت و هزینه میبرند. از طرفی خواب سرمایه را نباید فراموش کرد؛ داشتن دو مدل برد مختلف در انبار یعنی درگیر شدن نقدینگی بیشتر.
با این حال، بردهای POE مجزا نیز کاربرد خود را دارند. اگر روی بردهای اقتصادی و پروژههای خاص کار میکنید و تنها بخشی از سفارشها نیازمند POE است، استفاده از قطعات باکیفیت استاندارد مثل برد POE تایوانی هوهوک ۱/۵ آمپر یک انتخاب منطقی است؛ جریان دهی پایدار این مدلها برای دوربینهای مجهز به وارملایت و مادونقرمزهای پرقدرت، حاشیه امنیت ایجاد میکند.
جمعبندی و پیشنهاد اجرایی برای خط تولید شما
سهم تقاضای دوربینهای POE در بازار تجهیزات حفاظتی ایران روزبهروز در حال رشد است؛ چرا که نصابان و خریداران عمده میدانند پروژههای مدرن با زیرساخت POE جلو میروند و این محصولات با قیمت و حاشیه سود بهتری به فروش میرسند.
پیشنهاد مشخص ما برای سری تولید بعدیتان این است: برای مدلهای اصلی، سراغ برد H6P با POE آنبرد و تشخیص خودکار به همراه کابل شبکه مخصوص POE بروید. اگر هم فعلاً ناچار به استفاده از بردهای معمولی هستید، دستکم با قطعاتی مثل برد POE ۱/۵ آمپر تایوانی کیفیت خروجی را تضمین کنید. فراموش نکنید که ورود به تیراژ بالا بدون در نظر گرفتن این جزئیات فنی، میتواند سود یک فصل کاری را تحتالشعاع خسارتهای گارانتی قرار دهد.
